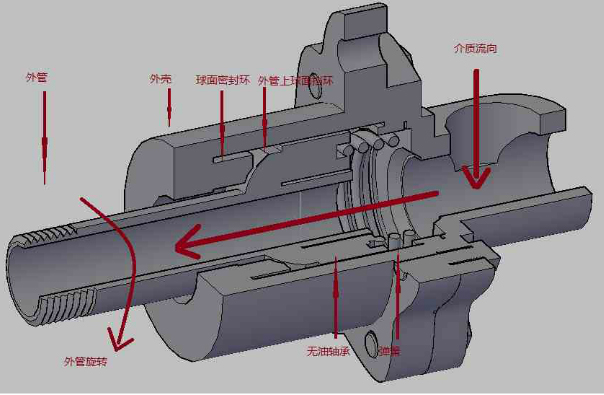

QS型旋轉接頭的剖面圖如下所示

其中，球面密封環與無油軸承固定并支撐外管，由彈簧提供壓緊管，由彈簧提供壓緊力。外管的球面擋環與球面接觸實現密封，無油軸承壓緊外管的球面擋環以實現定位與支撐。外管通過螺紋固定，在旋轉設備，隨之旋轉。介質從后端進入，外管前端流出。
